精准3D建模：现代网络设计的基石

RanplanChina

现如今，无线网络设计已经远不止于信号强度和设备布放。随着可持续建筑和环保材料成为常态，需要进行设计的环境变得愈加复杂，愈难以准确地建模。

采用节能玻璃的高层建筑，使用混合材质的大型仓库，以及钢筋混凝土的体育场馆，都对信号传播产生了显著的影响。伴随着企业在紧迫的时间和严格的预算下追求高性能连接，精准的3D建模已成为规划过程的关键基础。

日益复杂的现代环境

可持续建筑的设计对地球有益，但对无线信号传播却造成了许多问题。现代建筑中常用的许多材料会在不同程度上吸取、反射或干扰无线传输。虽然衰减的确切程度取决于材质密度、厚度和频率范围，但以下数据仍能展示在典型企业环境中潜在的信号损耗情况：

• 混凝土墙：信号衰减最高可达30 dB
• 低辐射玻璃（节能材质）：信号强度衰减最高达24 dB
• 木材：根据厚度和处理方式的不同，可造成4 – 9 dB的损耗
• 砖：作为常见建筑材料，可导致6 – 10 dB的衰减
• 金属：根据类型和厚度，信号衰减可达上百dB

  • 钢材： 90 dB起

  • 铝材： 60 dB起




此外，建筑物内部的结构同样重要。隔断、货架、暖通空调(HVAC)系统，甚至家具布局等内部结构，都可能以被低估的方式分散或阻挡信号。

牢记信号强度的实际极限是非常重要的。典型基站（BS）的发射功率约为+46 dBm，而最低可用接收信号电平约为-100 dBm，这给出了总计约146 dBm的链路预算。如果某种材质或几种材质的累积衰减超过了阈值，如150 dB或更高，信号将被有效阻断。在具备厚金属屏蔽、高度着色的低辐射玻璃或多层建筑元素的环境中，这将是关键的考虑因素。在这些环境中，准确的建模意味着可能拥有可行的连接和完全的信号盲区之间的差别。如果不考虑这些因素，网络规划者将面临构建出过度设计（不必要且昂贵）或性能不佳的系统的风险。

效率问题

好消息是，行业工具已经让建模和仿真过程更加结构化且易于操作。但即使有了这些工具，效率问题依然存在。

手动创建复杂环境的3D模型可能极其耗时，如高层建筑、体育场馆或大型仓库等。在许多情况下，构建一个完全准确的模型可能需要数天甚至数周的时间，特别是需要从零开始的时候，而这甚至还没开始网络设计和仿真。当每个项目都面临速度、成本和投资回报率的压力时，这就引出了一个至关重要的问题：

构建模型所花费的时间和精力是否与项目的规模、预算或战略价值相匹配？

如果不匹配，大家是否愿意接受“尽力而为”的覆盖效果？

利用现有的3D模型提升效率

讽刺的是：得益于建筑和施工领域的同行，许多此类场景，在建筑的设计阶段，就已经被建模，而且具备完整的建筑细节。诸如Autodesk Revit和Navisworks这样的工具，包含了丰富的BIM（建筑信息模型）数据：材质定义，平面图，结构元素，甚至内部布局。

然而，网络规划者却往往从零开始，重新创建已有的内容，造成时间、资源和准确性的重复浪费。

• 如果可以重复利用这个模型呢？
• 如果能将其直接导入到您的规划工具中呢？
• 如果这仅需要几分钟，而非数几天呢？

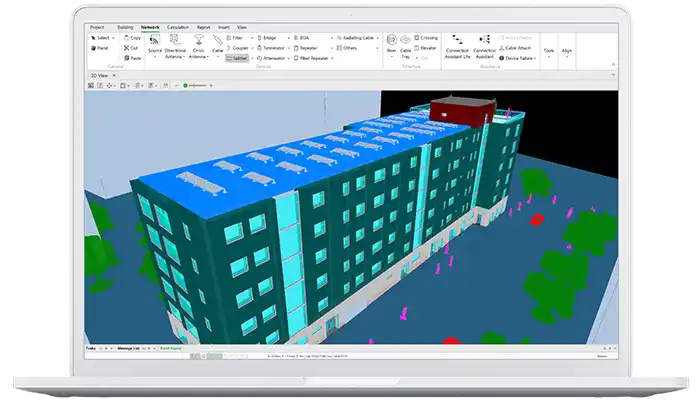

Ranplan Professional这样的现代规划App使之成为可能——它支撑直接导入BIM文件，并提供广泛的库来快速添加家具，机架或设备区域等元素。这显著减少了建模时间，同时保留了实现真实环境仿真模拟所需的材质精度。

耗时对比：传统建模方式与BIM模型导入

以下对比粗略展示了为一个中等规模的6层企业场景建模和规划无线网络通常所需的时间

步骤	传统手动规划方法	使用高精细度的已有BIM模型
3D建模	16小时	3小时
网络系统设计	2小时	3小时
网络仿真与计算	1小时	2小时
总计	19小时	8小时

只需利用建筑设计过程中已有的BIM数据，就可以减少约60%的工作时间。

更高的精确度=更低的风险和成本

效率只是其中的一点。当您按照真实细节对场景进行建模时，如材质、几何形状和物体布局，也能够更高精度地仿真网络性能。这将带来：

• 对覆盖范围、干扰和容量更真实的预测
• 安装期间更少的意外情况
• 降低性能不佳的风险
• 更少的现场返工和重新设计
• 更优化的硬件布局，无需猜测
• 减少过度设计和多余的设备采购



以上每项成果都有助于降低成本、加快部署速度和提高性能可靠性，而这正是企业利益相关者最关心的事情。

对企业的重要性

在企业层面，不够准确或延迟的网络设计可能会产生广泛影响。低覆盖率不仅会给用户带来不便，还会干扰运营，如：

在仓库中，它会延迟库存扫描，影响AGV（自动导引车），阻塞物流。

在办公场景中，它会中断视频会议，导致电话掉线，并阻碍基于云的生产力工具。

在医院里，它会妨碍患者记录查阅、医疗设备连接和护理团队协作。

在机场中，它降低了登机、海关手续办理和行李处理的速度。

在体育场馆中，它会中断POS(销售点)系统，让公共Wi-Fi不堪重负，并削弱安全通信。

这些都不是小问题，可能会导致收入损失、生产力下降、声誉受损等，在某些行业甚至会危及人身安全。

在如此利害攸关的情况下，一次做好网络设计不仅是高效的，更是至关重要的。

关于3D建模用于无线网络规划的重要结论

在一个充满可持续建筑、复杂环境和对无缝连接需求飙升的世界里，精确的3D建模不再是可选项，而是必需品。

利用已经存在的建筑模型不仅是明智之举，更是变革性的操作。导入建筑平面图、按照真实世界的精度进行仿真以及加速工作流程的能力，改变了无线网络规划的可能性。

如果大家可以同时节省数天的工作时间、降低风险并提供性能更高的网络，那么剩下的唯一问题就是：大家为什么不这样做呢？
